Il disco volante o velivolo a disco è una tipologia di velivolo tattico e da trasporto a decollo e atterraggio verticale e translazione del moto orizzontale, di cui sono stati sviluppati solo alcuni prototipi dall'industria aeronautica, senza che ne sia mai derivata una produzione di serie.
La tipologia del disco volante fonde in un'unica soluzione le caratteristiche operative dell'elicottero e dell'aereo. Nella sua forma circolare con cabina centrale, può in teoria orientarsi in qualunque direzione senza modificare l'assetto. Può avere le caratteristiche di un veicolo a decollo verticale (VTOL, vertical take/off and landing) ma anche orizzontale a decollo breve (STOL, short take/off and landing) o di ambedue (V/STOL).
Il termine disco volante (in inglese flying disk o flying saucer, in francese soucoupe volante) entrò nel linguaggio comune a partire dagli anni cinquanta come sinonimo di oggetto volante non identificato (UFO). Sulla scia di questo fenomeno popolare e del concetto di design futuristico dell'epoca, il nome "disco volante" è stato da allora abbinato a svariati mezzi di trasporto e oggetti di serie, come l'automobile sportiva Alfa Romeo del 1953, la motocicletta MV Agusta del 1956, un orologio del 1960 di Girard-Perregaux. Il termine "Flying disc" nel mondo anglosassone viene anche utilizzato per identificare il popolare disco da lancio in plastica "Frisbee".
In ambito modellistico e ludico sono stati brevettati, realizzati e messi in commercio numerosi tipi di giocattoli e aeromodelli statici, semistatici e dinamici ispirati alla forma del disco volante. In ambito aeronautico sono stati depositati molti brevetti, di cui l'unico realmente sviluppato e realizzato con scarso successo è stato l'Avrocar, ed a seguito i tali insuccessi non ci sono stati conseguenti sviluppi di decine di altri progetti di diverso tipo brevettati.[1]

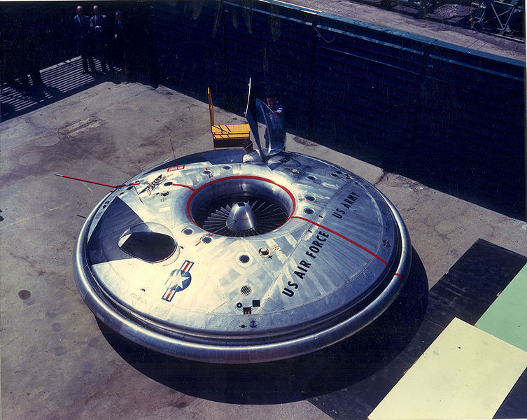

L'Avro Canada VZ-9-AV Avrocar sperimentato tra il 1959 e il 1961.
Caratteristiche costruttive
La struttura principale di questo tipo di velivolo può corrispondere a diverse tipologie, che si possono dividere in tre principali:
1. La struttura centrale è costituita da una cabina di pilotaggio perfettamente circolare, che contiene gli strumenti e gli organi di controllo e governo, con libertà di movimento a 360° collocata all'interno di un altro disco di diametro maggiore, che contiene gli impianti di propulsione collocati in asse variabile verticale/orizzontale e appendici di governo.
2. Tutto l'insieme del disco è costruito in un'unica struttura circolare con cabina di pilotaggio centrale ed impianti di propulsione distribuiti attorno in asse verticale, vedi Moller M200G.
3. La struttura portante è un anello circolare, che ospita una o più cabine di pilotaggio, e zona centrale aperta con ventola di sostentamento. È quello pensato per il progetto dell'Avrocar.
Anni trenta-quaranta.
I primi progetti e realizzazioni di aeromobili a forma discoidale risalgono al periodo che precede la seconda guerra mondiale. Nella fantasia degli ingegneri aeronautici vi era l'idea di provare le tante possibili soluzioni con cui un aeromobile poteva conformarsi. Durante la seconda guerra mondiale l'ingegnere aeronautico statunitense Charles H. Zimmerman realizzò il Vought XF5U seguito poi dal Vought V-173, mentre in Germania Arthur Sack[2] costruì alcuni prototipi di aereo con ala circolare, il Sack AS-5 e Sack AS-6 (1944), che per forma ricordano un disco volante, le cui ali erano costruite in legno.

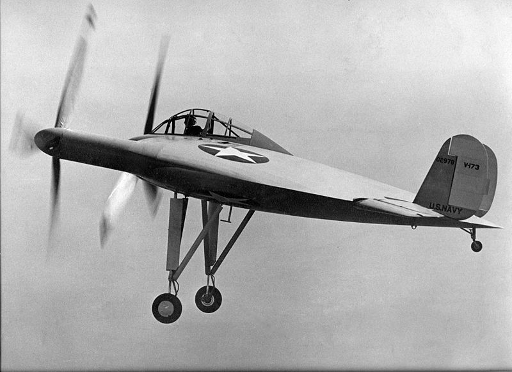

Vought V-173 Flying "Flapjack".
Documenti sugli UFO nazisti.
Dopo la fine della seconda guerra mondiale nacquero voci, su ipotetici progetti segreti di dischi volanti sviluppati dalla Germania nazista poco prima della sua sconfitta. Le prime affermazioni diverse dalla finzione letteraria su questo tema comparvero nel marzo 1950 in una serie di articoli a firma dell'esperto italiano di turbine Giuseppe Belluzzo (subito smentite dall'Aeronautica Militare), che parlò di velivoli sviluppati contemporaneamente da Italia e Germania a partire dal 1942.[3] Una settimana dopo la pubblicazione degli articoli di Belluzzo, lo scienziato tedesco Rudolph Schriever sostenne di avere sviluppato dischi volanti durante il periodo nazista.[4]
Anni cinquanta.
La Wright-Patterson AFB sviluppò un progetto, declassificato nel 1997, per lo sviluppo di bombardiere di forma lenticolare chiamato Lenticular Reentry Vehicle (LRV), chiamato anche 40 Foot. L'ingegnere aeronautico francese René Couzinet, realizzò e brevettò un modello in legno di disco volante con anello rotante, denominato multiple wing aircraft o RC 360 che però non prese mai il volo poiché non trovò i finanziamenti necessari per sviluppare il progetto.[5]

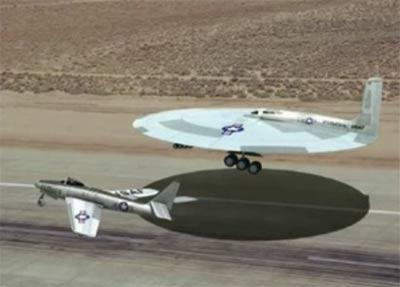

Il bombardiere Lenticular Reentry Vehicle (LRV).
Avrocar.
Gli Stati Uniti dopo la seconda guerra mondiale, durante i primi anni della guerra fredda, tentarono di costruire segretamente un modello di velivolo a disco equipaggiato con una turbina centrale soprannominato Avrocar, non riuscendo ad ottenere però un veicolo dalle prestazioni convenienti.

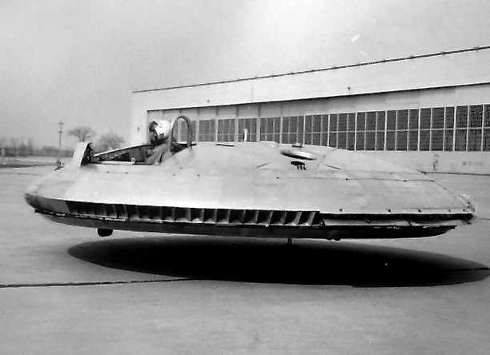

Test di volo dell'Avrocar.
Moller M200G.
Negli Stati Uniti la Moller International, che produce da tempo un veicolo ibrido aereo-automobile chiamato Skycar, ha annunciato nel 2007 di avere intenzione di commercializzare una specie di velivolo a disco simile all'Avrocar, dalle prestazioni comunque limitate. Questo prototipo, siglato M200G, può viaggiare a soli 80 km orari e deve mantenersi vicino al terreno.
Brevetti internazionali rilasciati.
* Titolo: SPACE VEHICLE GB Space vehicles BRITISH RAILWAYS BOARD N° 1310990 21 MARZO 1973. [6]
* Titolo: VAISSEAU SPATIAL EN FORME DE SOUCOUPE VOLANTE (SPACE VESSEL SHAPED LIKE A FLYING SAUCER) WO 1993014973 19930805 - 05 agosto 1993. [7]
* Titolo: Vertical takeoff and landing (VTOL) flying disc - US Patent 5351911 - 04 ottobre 1994. [8]
* Titolo: FLYING DISK SHAPED FLYING/SPACE VEHICLE WITH THE USE OF A NEW TECHNIC OF THRUST THROUGH THE ROLLING OF A WHEEL. Pub. No.: WO/2002/012722 International Application No.: PCT/GR2001/000032 Publication Date: 14.02.2002 International Filing Date: 07.08.2001
* Titolo: DISC FLYING OBJECT. Pub. No.: WO/2005/016746 International Application No.:PCT/YU2003/000025 Publication Date: 24.02.2005 International Filing Date: 19.08.2003 [9]
* Titolo: METHOD FOR PRODUCING THE AIRCRAFT ASCENSIONAL POWER AND AN AIRCRAFT FOR CARRYING OUT SAID METHOD. Pub. No.: WO/2008/094075 International Application No.:PCT/RU2008/000032 Publication Date: 07.08.2008 International Filing Date: 24.01.2008. [10]
Il disco spaziale della British Railways.
Brevetti italiani rilasciati
* Titolo: disco volante con barra di comando. Brevetto n° 0001236413 rilasciato il 01/03/1993 domanda MO1989A040146 del 04/10/1989
* Titolo: disco volante nuova macchina aerea a sostentazione e traslazione per moto elicoidale ascensionale generato da una o più coppie di particolari propulsori a reazione a ciclo diesel due tempi e gestito giroscopicamente. Brevetto n° 0001297404 rilasciato il 04/09/1996 domanda MN1996A000027 del 17/12/1999
Fonte UIBM (Ufficio italiano brevetti e marchi).
Note:
1. ^ http://www.rexresearch.com - sito consultato il 15 novembre 2009.
2. ^ http://www.giemmesesto.org
3. ^ Giuseppe Belluzzo, Il Giornale d'Italia, 24 marzo 1950. Articolo dell'epoca riprodotto sul sito www.naziufos.com . Ultimo accesso 17 febbraio 2008.
4. ^ "Luftfahrt" Der Spiegel, 31 marzo 1950. Articolo dell'epoca riprodotto sul sito www.naziufos.com . Ultimo accesso 17 febbraio 2008.
5. ^ [1] Url consultato il 12 novembre 2009.
6. ^ [2] Veicolo spaziale a propulsione nucleare di forma discoidale. Url consultato il 19 novembre 2009.
7. ^ [3] Brevetto depositato completo di disegni esplicativi. Fonte WIPO (World Intellectual Property Organization). Url consultato il 13 novembre 2009.
8. ^ [4] Brevetto depositato completo di disegni esplicativi. Fonte Patent Storm US Url consultato il 13 novembre 2009.
9. ^ Fonte WIPO (World Intellectual Property Organization).
10. ^ [5] Brevetto depositato completo di disegni esplicativi. Fonte WIPO (World Intellectual Property Organization). Url consultato il 13 novembre 2009.
Bibliografia
* "Il Giornale d'Italia" 24-25 marzo 1950.
* "OPERAZIONE CROSSBOW E OVERCAST" J. McGovern (Mc Govern) La caccia alle armi segrete naziste. MURSIA Editore - II edizione - Milano 1966
* "DISCHI VOLANTI - QUELLO CHE I GOVERNI CI NASCONDONO" Saulla Dello Strologo Edizioni De Vecchi, prima edizione 1970.
* Antonino Ciancitto, Evoluzione dei motori e delle macchine terrestri, marittime, aeree e spaziali, 1^, Roma, IBN, 1991. ISBN 16B4
* Antonino Ciancitto, Aeromobili omnidirezionali a sostentazione mista, 1^, Roma, IBN, 2001.
* "SECRET PROJECTS - FLYING SAUCER AIRCRAFT" di Bill Rose e Tony Buttler. Midland Publishing dicembre 2006 ISBN: 1857802330 ISBN 13: 9781857802337
