Introduzione.

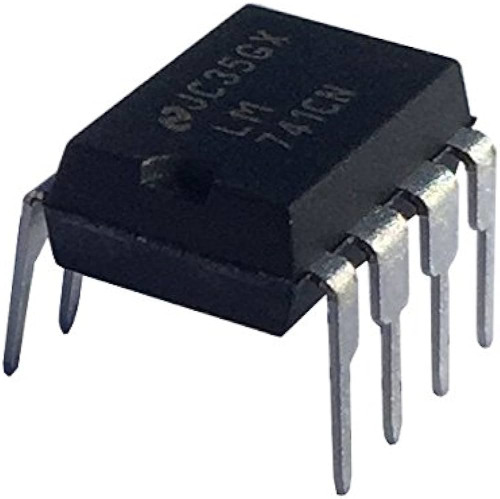

L'LM741 è un circuito integrato ampiamente utilizzato nell'elettronica per l'amplificazione operazionale. Appartenente alla famiglia degli amplificatori operazionali, l'LM741 offre una configurazione a guadagno elevato con un'ampia gamma di applicazioni in ambiti come l'audio, l'elaborazione dei segnali e il controllo. In questo articolo, esploreremo in dettaglio le caratteristiche, le specifiche e le applicazioni dell'LM741.
Caratteristiche principali:
- Guadagno elevato: L'LM741 offre un guadagno tipico di 100.000 volte, che lo rende adatto per amplificare segnali deboli.
- Ampia gamma di alimentazione: L'LM741 può essere alimentato con una tensione compresa tra ±5V e ±18V, consentendo una flessibilità nell'applicazione.
- Basso offset di tensione: L'offset di tensione dell'LM741 è tipicamente nell'ordine dei millivolt, il che significa che è in grado di gestire segnali di ingresso con precisione.
- Ampia gamma di temperatura: L'LM741 funziona in un'ampia gamma di temperature, da -55°C a +125°C, rendendolo adatto per applicazioni industriali e commerciali.
- Elevata immunità al rumore: L'LM741 offre una buona immunità al rumore, riducendo gli effetti delle interferenze e migliorando la qualità del segnale amplificato.
- Basso consumo di potenza: L'LM741 richiede una bassa potenza di alimentazione, il che lo rende adatto per applicazioni a batteria o a energia limitata.
Specifiche tecniche:
- Guadagno in tensione: tipicamente 100.000 volte.
- Larghezza di banda: tipicamente 1MHz.
- Slew rate: tipicamente 0.5V/µs.
- Impedenza di ingresso: tipicamente 2MΩ.
- Impedenza di uscita: tipicamente 75Ω.
- Corrente di quiescenza: tipicamente 2.8mA.
- Tensione di offset: tipicamente 1mV.
Applicazioni dell'LM741:
- Amplificazione audio: L'LM741 può essere utilizzato per amplificare segnali audio, ad esempio in sistemi audio domestici o nell'elaborazione audio.
- Filtraggio dei segnali: L'LM741 può essere utilizzato per implementare filtri attivi per selezionare frequenze specifiche o attenuare il rumore indesiderato.
- Generazione di onde: L'LM741 può essere utilizzato per generare onde sinusoidali, quadrate o triangolari in applicazioni di sintesi musicale o modulazione.
- Controllo dei motori: L'LM741 può essere utilizzato per controllare la velocità e la direzione dei motori attraverso la modulazione della larghezza di impulso (PWM).
- Strumentazione di misura: L'LM741 può essere utilizzato in strumenti di misura come oscilloscopi, analizzatori di spettro o strumenti di misura della potenza.
Conclusioni.
L'LM741 è un circuito integrato ampiamente utilizzato per l'amplificazione operazionale grazie alle sue caratteristiche di guadagno elevato, ampia gamma di alimentazione e buona immunità al rumore. Con la sua versatilità, l'LM741 trova applicazioni in una vasta gamma di settori, tra cui l'audio, l'elaborazione dei segnali e il controllo. La sua facilità di utilizzo e le specifiche tecniche solide lo rendono una scelta popolare tra gli ingegneri e gli appassionati di elettronica. Si consiglia di consultare il datasheet ufficiale dell'LM741 per ulteriori dettagli sulle specifiche e le configurazioni di utilizzo.
Articolo del Webmaster dell'Ansu.
