I transistor sono componenti elettronici fondamentali che consentono di controllare il flusso di corrente in un circuito. Sono ampiamente utilizzati in una vasta gamma di applicazioni, come circuiti digitali, amplificatori, sintonizzatori radio e molti altri dispositivi elettronici. In questo articolo, esploreremo i transistor in dettaglio, compresi i diversi tipi disponibili, come scegliere i migliori transistor per le tue esigenze, come risparmiare nell'acquisto e come individuare e risolvere guasti nei transistor e nei circuiti che li utilizzano.
Tipi di transistor.
Esistono diversi tipi di transistor, ognuno con le sue caratteristiche e modalità di funzionamento. Vediamoli brevemente:

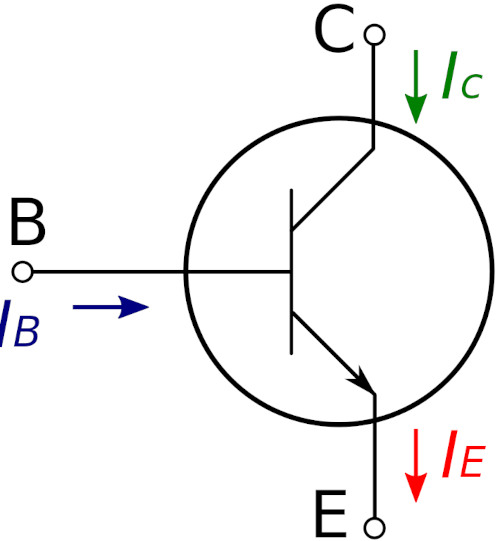

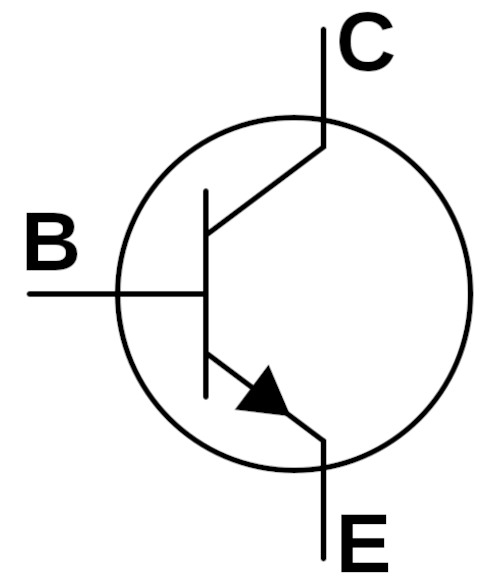

- Transistor a giunzione bipolare (BJT): Questo tipo di transistor è composto da due giunzioni PN, una giunzione base-emettitore (BE) e una giunzione base-collettore (BC). I transistor BJT possono funzionare come amplificatori di corrente o interruttori.
- Transistor a effetto di campo a giunzione (JFET): I transistor JFET utilizzano una giunzione PN per controllare il flusso di corrente. Possono essere di tipo a canale N o a canale P. Sono spesso utilizzati in applicazioni ad alta impedenza e ad alta frequenza.
- Transistor a effetto di campo a isolamento metallo-ossido-semiconduttore (MOSFET): Questo tipo di transistor è ampiamente utilizzato nell'elettronica digitale. Utilizza un isolante di ossido di metallo per separare il gate dal canale. I MOSFET possono funzionare come interruttori o amplificatori di tensione.
Come scegliere i migliori transistor.
Quando si selezionano i transistor per un progetto, è importante prendere in considerazione diversi fattori:
- Corrente e tensione di lavoro: Assicurarsi che il transistor sia in grado di gestire la corrente e la tensione richiesta dal circuito. Verificare le specifiche del transistor per assicurarsi che siano adeguate.
- Guadagno di corrente o amplificazione: Controllare il guadagno di corrente del transistor per determinare se è adatto alle esigenze dell'applicazione. Il guadagno di corrente è solitamente indicato come hfe o β nel datasheet del transistor.

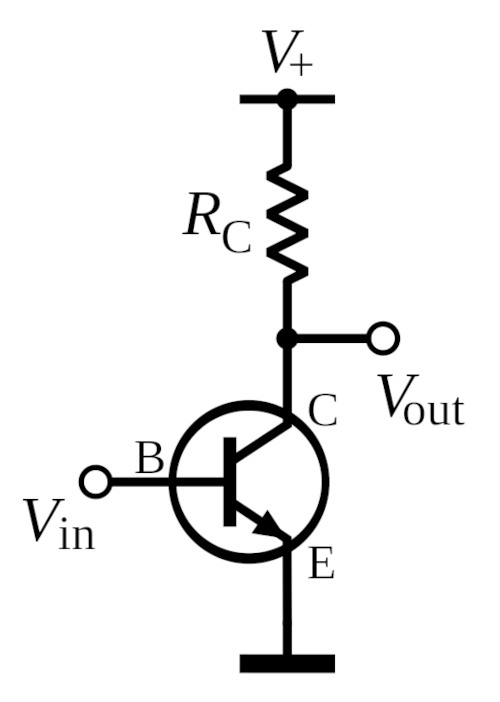

- Frequenza di commutazione: Se il transistor viene utilizzato come interruttore, è importante considerare la sua velocità di commutazione. Assicurarsi che il transistor sia in grado di commutare nella frequenza richiesta dal circuito.

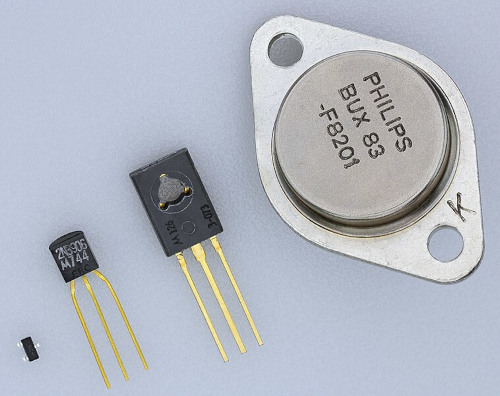

- Fattore di forma: Verificare il tipo di package del transistor per assicurarsi che sia compatibile con il circuito o la scheda su cui verrà montato. I package comuni includono TO-92, TO-220, SOT-23, ecc.
Come risparmiare nell'acquisto dei transistor.
Per risparmiare sui costi dei transistor, si possono adottare alcune strategie:
- Acquisto in quantità: Acquistare i transistor in grandi quantità può spesso portare a sconti o prezzi più convenienti. Verificare con i fornitori o i distributori elettronici se offrono sconti per gli acquisti all'ingrosso.
- Alternativa a marche famose: Esistono molte marche meno conosciute che offrono transistor di qualità a prezzi più bassi rispetto ai marchi rinomati. Fare una ricerca e confrontare le specifiche per trovare alternative valide.
- Componenti riciclati: In alcuni casi, è possibile recuperare transistor da schede elettroniche o apparecchiature non funzionanti. Questa può essere un'opzione economica, ma assicurarsi che i transistor siano in buone condizioni e corrispondano alle specifiche richieste.
Costruzione fai-da-te di transistor.
La costruzione fai-da-te di transistor è un processo complesso e richiede conoscenze avanzate di elettronica e chimica dei semiconduttori. Per la maggior parte degli appassionati di elettronica, l'acquisto di transistor pronti all'uso è l'opzione più pratica ed economica. La produzione di transistor richiede strutture specializzate come impianti di litografia e forni a vuoto, che sono costosi e non facilmente accessibili ai singoli utenti.
Come interpretare le scritte sui transistor.

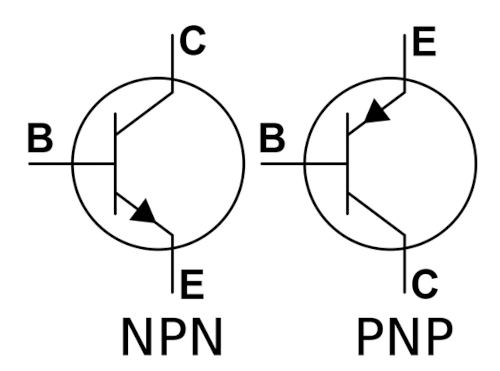

Le scritte sui transistor forniscono informazioni importanti sulle loro specifiche. Alcune delle informazioni comuni che si possono trovare includono il tipo di transistor (BJT, JFET, MOSFET), la polarità (NPN, PNP, N-Channel, P-Channel), la corrente e la tensione di lavoro massime, il guadagno di corrente, la tensione di breakdown, ecc. Consultare il datasheet del transistor per capire come interpretare le scritte specifiche.
Individuazione dei guasti nei transistor.
Quando si riscontrano problemi con un transistor, è importante essere in grado di individuare e diagnosticare i guasti. Alcuni sintomi comuni di guasti nei transistor includono surriscaldamento, cortocircuiti, guasti di isolamento, diminuzione del guadagno di corrente, ecc. È possibile utilizzare tester di transistor, multimetri e oscilloscopi per misurare le caratteristiche elettriche del transistor e identificare eventuali anomalie.
Individuazione dei guasti nei circuiti con transistor.
Quando si verificano problemi in un circuito che include transistor, è importante eseguire un'analisi approfondita per individuare e risolvere i guasti. Ciò può includere la verifica delle connessioni, la misurazione delle tensioni e delle correnti in diversi punti del circuito, l'ispezione visiva per individuare eventuali componenti danneggiate o collegamenti errati, l'utilizzo di strumenti diagnostici come oscilloscopi per analizzare i segnali, ecc.
Conclusioni.
I transistor sono componenti fondamentali dell'elettronica moderna. Scegliere i transistor corretti, capire come interpretare le loro specifiche, individuare e risolvere guasti possono migliorare notevolmente le prestazioni dei circuiti elettronici. Ricordate sempre di fare riferimento ai datasheet dei transistor per ottenere informazioni accurate e aggiornate sulle loro caratteristiche. Con le giuste conoscenze e strumenti, potrete sfruttare appieno il potenziale dei transistor nella progettazione e nella riparazione dei circuiti.
Articolo del Webmaster dell'Ansu.
